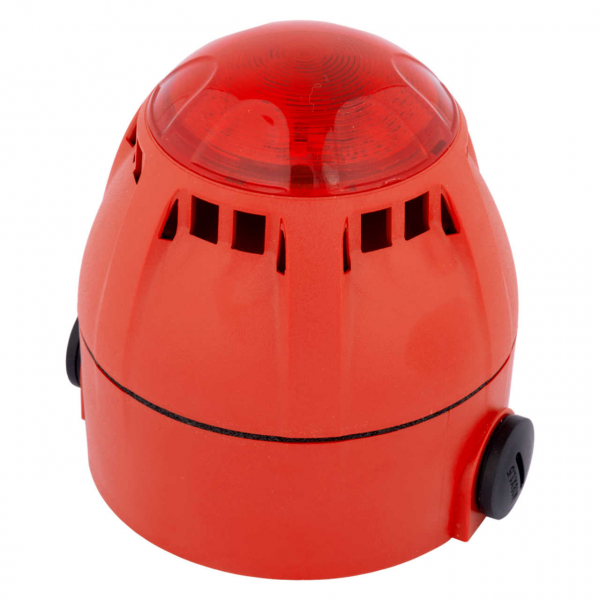

Hekatron Torsignalgeber TSG 100

Hekatron TSG 100 Torsignalgeber - optischer und akustischer Signalgeber

zur Signalisierung des Schließvorgangs bei Brandschutztoren und Rauchschutztoren

Der Torsignalgeber TSG 100 von Hekatron ist ein optischer und akustischer Signalgeber mit Pufferung zum Einsatz an Feststellanlagen. Gemäß MVV TB 2019/1 (Musterverwaltungsvorschrift Technische Baubestimmungen) und EN 12604 muss das Schließen von Rauch- und Brandschutztoren optisch und akustisch signalisiert werden

Der TSG 100 besitzt eine integrierte Pufferung, welche im Alarmfall und auch bei Netzausfall eine Signalisierung des Schließvorgangs gewährleistet. Die Pufferung erfolgt über eingebaute Kondensatoren bei Netzausfall bei voll aufgeladenem Puffer für ca. 120 Sekunden.

Die Spannungsversorgung erfolgt über 24 V DC. Im Alarmfall oder bei Netzausfall wird die Spannungsversorgung abgeschaltet, der Signalgeber signalisiert optisch und akustisch. Sobald ein Endschalter „Tor zu“ bestätigt oder die Spannungsversorgung wieder hergestellt wird, wird die Signalisierung unterbrochen.

Über Dipschalter lassen sich bei dem Torsignalgeber TSG 100 bis zu 39 verschiedene Alarmierungstöne einstellen, die Lautstärke kann über ein Potentiometer eingestellt werden. Dadurch kann die akustische Signalisierung individuell eingestellt werden.

Produktmerkmale:

• akustische und optische Signalisierung
• Signalisierung bei Alarm und Netzausfall
• einstellbarer Ton (DIP Schalter)
• einstellbare Lautstärke (Potentiometer)
• Hoher Schallpegel (bis 100 db)
• Geringe Stromaufnahme
• einfach nachrüstbar für bestehende Anlagen
• Endschalterauswertung für vorzeitige Abschaltung
• Hersteller-Artikelnummer: 31-6300002-01-02

Technische Daten Hekatron TSG 100:

Lieferumfang:

Hekatron TSG 100, Montageanleitung, 2x Kabelverschraubung M18, 2x Sicherungsschraube
(Montagematerial ist nich im Lieferumfang enthalten)
